Interface2017年05月号新画像処理101を読む

2-5 シンプルなコントラスト改善方法「コントラスト伸長」

img_src = cv2.imread("data/Mandrill.png")

#最小値
min = 70
#最大
max = 200

look_up_table = np.arange(256, dtype = np.uint8)

for i in range(0,255):
    if i < min:
        look_up_table[i] = 0
    elif min <= i < max:
        look_up_table[i] = 255 * (i - min)/(max - min)
    else:
        look_up_table[i] = 255

img_dst = cv2.LUT(img_src, look_up_table)

#描画する
cv2.imshow("img_src",img_src)
cv2.imshow("img_dst",img_dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

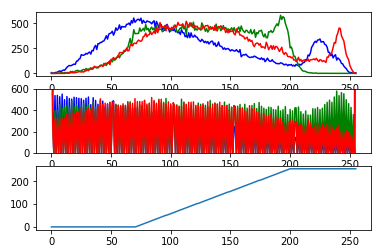

#ヒストグラム
fig = plt.figure()
ax1 = fig.add_subplot(311) #総行数,総列数、サブプロット番号
ax2 = fig.add_subplot(312)
ax3 = fig.add_subplot(313)

color_list = ["blue","green","red"]
for i,j in enumerate(color_list):
    hist = cv2.calcHist([img_src],[i],None,[256],[0,256])
    ax1.plot(hist,color = j)

ax2.set_ylim(0,600)
for i,j in enumerate(color_list):
    hist = cv2.calcHist([img_dst],[i],None,[256],[0,256])
    ax2.plot(hist,color = j)

x = [x for x in range(256)]
ax3.plot(x,look_up_table)

f:id:bitop:20180115053703p:plain

f:id:bitop:20180129060534p:plain

f:id:bitop:20180129060613p:plain
